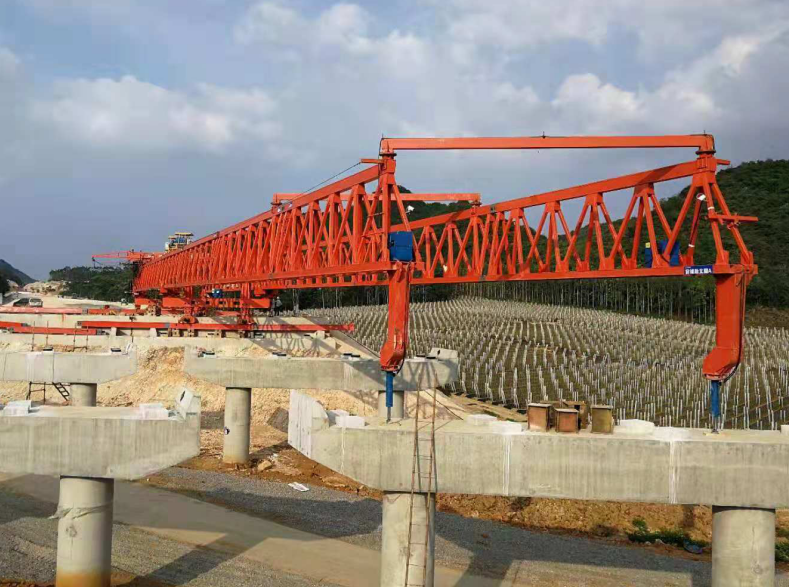

550t单臂箱梁架桥机

550t单臂箱梁架桥机


长城提醒您: 为防止您的合法权益受到侵害,请您从正规渠道购买重工的设备。




  架桥机厂家业务遍布全国各地,并出口到东南亚各国,产品常年销往全国各地,价格便利,型号齐全!安全可靠,资质齐全,是您好的选择。

  架桥机销售我厂架桥机主要特点:

  1.一跨支撑主梁轻,组装方便,架曲线桥尤为方便。

  2.前后立柱各50%承梁自重。

  3.三步架桥,程序简单:a.导梁让出桥位。b.架梁。c.主机过孔。

  4.小导梁仅略长于一跨,湖南长沙架桥机,不承受运梁车与混凝土梁重,故重量轻。

  5.控制系统采用一体化控制,架桥机价格,安全、可靠。线路中设有过流、过压和欠压保护,各动作位置均设有限位装置。

  铁路架桥机租赁以振兴民族工业为己任,以优质的产品、优良的服务和良好的信誉得到了广大用户的支持和信赖。秉承质量为本、卓越服务、客户至上、的服务理念,竭诚与各界用户通力合作,互惠互利,携手共进!

  主要组成:

  龙门式双主梁三支腿架桥机为例,主要由机臂、一号起重小车、二号起重小车、一号柱、二号柱、三号柱、液压系统、电气系统、柴油发电机组以及安全保护监控系统等部分组成。

  架桥机架梁作业为跨一孔简支式架梁,由运梁车运梁至架桥机尾部喂梁,起重小车吊梁拖拉取梁,空中微调箱梁位置就位,架桥机采用液压驱动轮胎走行,步履纵移过孔作业方式。可以架设32m、24m、20m双线整孔箱梁,适应架设最小曲线半径R5500m,适应架设最大纵坡20‰,额定起重量900t。

  分类:

  在公路、铁路轨道上行驶、用于整跨架设小跨梁的桥梁施工机械。因其架桥工效高,在中国铁路桥梁标准设计中,多考虑以它架设为设计原则。其机身庞大,超出铁路运输限界,须解体运送,到达工地后,再组装使用。

  中国常备的架桥机有三种,多用来分片架设钢筋或预应力混凝土梁。

  单梁式架桥机

  桥梁施工机械之一,其吊臂为一箱形梁,向前悬伸,在其前端有一能折叠的立柱(由左右两脚杆组成)。该机可在空载状态下自行驶入桥位,再将前立柱伸直,支在前方桥墩上。当所架梁片(或整梁)沿吊臂移动时,吊臂接近简支梁状态。架桥时,该机可在空载状态下自行驶入桥位,须先将梁片利用特制龙门吊机从铁路平板车上转移到特制运梁车上,再将此运梁车和架桥机后端对位,用行驶在架桥机吊臂上的两台吊梁小车将梁片吊起,沿吊臂前行,到达桥位落梁。为适应曲线架桥,该机的吊臂能在水平面内作少量摆动。梁片就位方法与双悬臂式架桥机所用方法相同(移梁或拨道)。该机的优点是:取消平衡重,不再需要机车顶推,喂梁不需桥头岔线,机械化程度提高,安全性能有所改善。吊重130吨的胜利型架桥机即属此类。

  双悬臂式架桥机

  桥梁施工机械之一,该型苏联使用较早。1948年引进时,其前后臂都用钢板梁,吊重有45吨和80吨两种。50年代,将双臂改为构架,吊重发展到130吨。

  这类架桥机不能自行,需用机车顶推。其前臂用来吊梁,后臂吊平衡重,前后臂都不能在水平面内摆动。架桥时,常须用特制80吨小平车将梁片运到架桥机前臂的吊钩之下(称为“喂梁”)才能起吊;为使调车作业方便,每需在桥头铺设岔线。架桥机将梁吊起后,轴重增大,而桥头的新建路堤比较松软,因此,对架桥机吊梁行车地段必须采取加固措施,如用重车压道,加插轨枕等。

  双梁式架桥机

  红旗型架桥机和燎原型架桥机属此类,吊重也是130吨。其吊臂是由左右两条箱梁组成,两梁贯通机身并向前后端伸出。在两端都有各由两腿杆组成的折叠立柱。红旗型两梁的中距为3.4米,燎原型的则为4.8米。横跨两条箱梁有两台桁车,能沿吊臂纵向行驶。吊梁小车置于桁车上,能沿桁车横向行驶。待架的梁片(或整梁)可用铁路平板车直接送到架桥机的后臂之下,用吊梁小车起吊后,凭桁车前移,再以吊梁小车横移,然后落梁就位。这类架桥机的前后端都可吊梁及落梁;改变架梁方向时,不需要调头;为适应曲线架梁,前后臂都可在水平面内摆动;分片架设时不必移梁或拨道,梁即可就位;"喂梁"也不需要桥头岔线或特制运梁车。

  架梁之后要立即铺轨,架桥机才能继续向前作业。后两种架桥机一般都能将预先组装好的轨排吊装就位,使架梁工作不致因铺轨而造成延误。

  除上述常备架桥机外,施工单位有时根据需要制作各种临时性架桥机。如在九江桥南岸引桥施工中,曾制成一台可吊重300吨的专用架桥机,以整孔架设跨度40米的无碴无枕预应力混凝土梁。有的施工单位还常用常备钢脚手杆件、拆装式梁或军用梁等组成简易架桥机,及时完成架桥任务。
